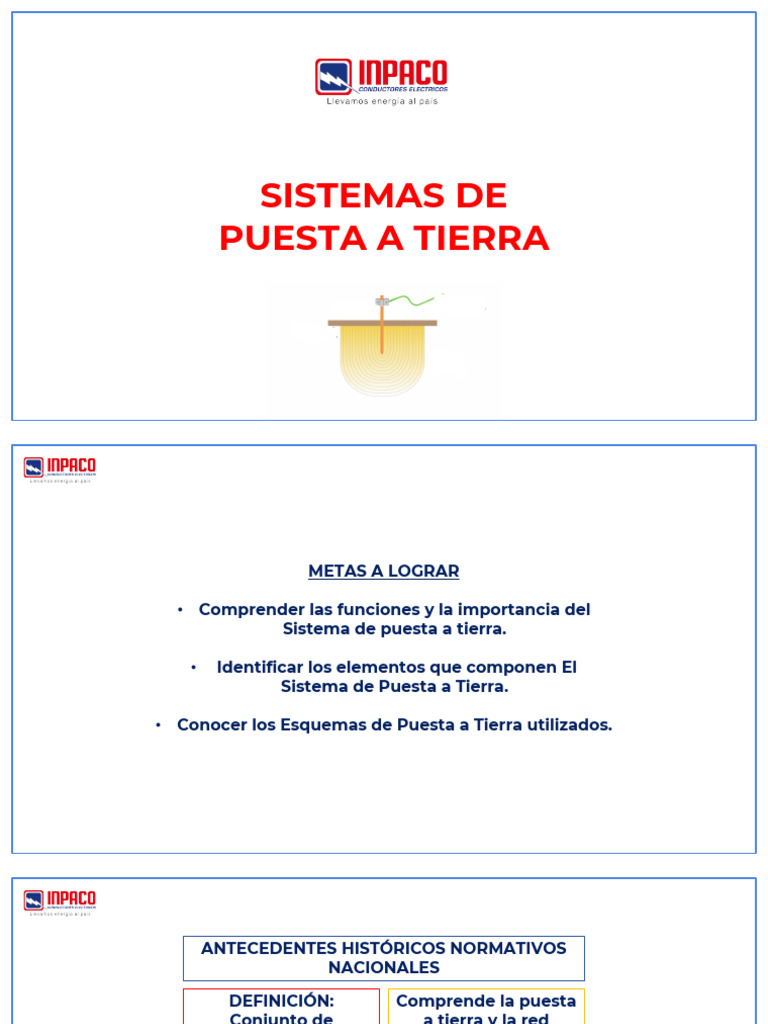

SISTEMAS DE
PUESTA A TIERRA
METAS A LOGRAR
• Comprender las funciones y la importancia del
Sistema de puesta a tierra.
• Identificar los elementos que componen El
Sistema de Puesta a Tierra.
• Conocer los Esquemas de Puesta a Tierra utilizados.
ANTECEDENTES HISTÓRICOS NORMATIVOS
NACIONALES
DEFINICIÓN: Comprende la puesta
Conjunto de a tierra y la red
elementos equipotencial de
conductores de un cables que
sistema eléctrico normalmente no
específico, sin conducen corriente.
interrupciones ni
fusibles, que
conectan los equipos
eléctricos con el
terreno o una masa
metálica.
COMPONENTES DE UN SISTEMA DE PUESTA A TIERRA
SISTEMA DE PUESTA A TIERRA – SPT
Objetivos
1- Ofrecer Seguridad de las personas
2- Brindar Protección de la Instalación
eléctrica
3- Colaborar con la Compatibilidad
Electromagnética
LAS FUNCIONES DE UN SISTEMA DE PUESTA
A TIERRA
La función de un SPT Ya sea por falla,
de una instalación frecuencia industrial,
eléctrica es la de descargas eléctricas
dispersar en el atmosféricas o
terreno las corrientes debidas a maniobras.
de cualquier
naturaleza que se
pueden presentar
GROUNDED = EQUIPOTENCIAL
- BARRAS DE EQUIPOTENCIALIDAD
- TIERRAS DE REFERENCIA RED EQUIPOTENCIAL
- DPS
SISTEMA
PUESTA A
TIERRA TIERRA
GROUNDING
SYSTEM
- ELECTRODOS (JABALINAS) GROUNDING
- CONDUCTORES
PUESTA A TIERRA
- PLATINA
- MEJORADORES DE SUELO EARTHING
TIERRA
Para sistemas eléctricos es una expresión que
generaliza todo lo referente a sistemas de
puesta a tierra –spt
En temas eléctricos se asocia a suelo, terreno,
tierra, masa, chasis, carcasa, armazón,
estructura o tubería de agua
Se le considera como la referencia de
potencial de cero voltios en condiciones de
operación normal
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
EQUIPOTENCIALIZAR
Es el acto, proceso, práctica o acción de
conectar partes conductivas y conductores
activos con el SPT por medio de conductores
o DPS, para garantizar un potencial definido
entre dos o más superficies conductivas.
EQUIPOTENCIALIZACIÓN
INDICA QUE TODOS LOS PUNTOS DEBEN
ESTAR APROXIMADAMENTE AL MISMO
POTENCIAL
CONEXIÓN EQUIPOTENCIAL
CONEXIÓN ELÉCTRICA ENTRE DOS O MÁS
PUNTOS, DE MANERA QUE CUALQUIER
CORRIENTE PASE, NO GENERE UNA
DIFERENCIA DE POTENCIAL SENSIBLE ENTRE
AMBOS PUNTOS.
EQUIPOTENCIALIZAR
FALLA EN LA EQUIPOTENCIALIZACIÓN
BARRA EQUIPOTENCIAL:
CONEXIÓN ELÉCTRICA
ENTRE DOS O MÁS
PUNTOS, DE MANERA
QUE CUALQUIER
CORRIENTE PASE, NO
GENERE UNA
DIFERENCIA DE
POTENCIAL SENSIBLE
ENTRE AMBOS PUNTOS.
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
BARRA EQUIPOTENCIAL:
CONJUNTO DE
CONDUCTORES DEL SPT
QUE NO ESTÁN EN
CONTACTO CON EL
SUELO O EL TERRENO Y
QUE CONECTAN
SISTEMAS ELÉCTRICOS,
EQUIPOS O
INSTALACIONES CON LA
PUESTA A TIERRA
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
RESISTIVIDAD DEL TERRENO
RELACIÓN ENTRE LA DIFERENCIA DE
POTENCIAL EN UN MATERIAL Y LA
CORRIENTE QUE RESULTA EN EL MISMO. ES
LA RESISTENCIA ESPECIFICA DE UNA
SUSTANCIA.
NUMERICAMENTE ES LA RESISTENCIA
OFRECIDA POR UN CUBO DE 1 M X 1 M X 1 M,
MEDIDA ENTRE DOS CARAS OPUESTAS. SE
DA OHMIO METRO (Ω.M)
TENSIÓN NEUTRO - TIERRA
DIFERENCIA DE POTENCIAL EN UN CIRCUITO,
ENTRE LOS CONDUCTORES DE NEUTRO Y DE
PUESTA A TIERRA
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
FALLA A TIERRA
CONEXIÓN CONDUCTIVA, BIEN SEA
INTENCIONAL O ACCIDENTAL, ENTRE
CUALQUIER CONDUCTOR ACTIVO DE UN
SISTEMA ELÉCTRICO Y LA TIERRA O LOS
MATERIALES CONDUCTIVOS QUE ESTÁN
PUESTOS A TIERRA
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
LAZO A TIERRA
ES UNA TRAYECTORIA FORMADA POR DOS O
MAS EQUIPOS INTERCONECTADOS A UN
MISMOS SISTEMA DE PUESTA A TIERRA,
PROBABILIDAD DE CAUSAR INTERFERENCIA.
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
MALLA DE ALTA FRECUENCIA
MALLA DE
CONDUCTORES QUE SE
INSTALA BAJO EL PISO
DE CENTROS DE
CÓMPUTO, PARA
APANTALLAR SEÑALES
DE ALTA FRECUENCIA Y
EVITAR INTERFERENCIAS
ELECTROMAGNÉTICAS.
MALLA DE PUESTA A TIERRA
SISTEMA DE ELECTRODOS ORTOGONALES
CONFORMADO POR CONDUCTORES
DESNUDOS INTERCONECTADOS Y
ENTERRADOS EN FORMA HORIZONTAL
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
CONDUCTOR ACTIVO:
Aquellas partes destinadas, en su condición
de operación normal, a la transmisión de
electricidad y por lo tanto sometidas a una
tensión en servicio normal
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
CONDUCTOR NEUTRO
CONDUCTOR ACTIVO CONECTADO
INTECIONALMENTE AL
PUNTO NEUTRO DE UN TRANSFORMADOR O
INSTALACIÓN
Y QUE CONTRIBUYE A CERRAR UN CIRCUITO
DE CORRIENTE
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
CONDUCTOR ACTIVO
Aquellas partes destinadas, en su condición
de operación normal, a la transmisión de la
electricidad y por tanto sometidas a una
tensión en servicio normal.
CONDUCTOR NEUTRO
Conductor Activo conectado al punto neutro.
PUESTO A TIERRA
CONDICIÓN DE UN SISTEMA, CIRCUITO O
APARATO CONECTADO A TIERRA
INTENCIONAL O ACCIDENTALEMENTE. NO
SON ADECUADOS TÉRMINOS COMO
ATERRADO O ATERRIZADO.
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
TIERRA REMOTA
Puesta a tierra lejana, con respecto a la
puesta a tierra considerada, para la cual se
asume que su potencial es cero y que no
causa interferencia
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
MASA
CONJUNTO DE PARTES METALICAS DE UN
EQUIPO, QUE, EN CONDICIONES NORMALES,
ESTAN AISLADAS DE LAS PARTES ACTIVAS Y
SE TOMA COMO REFERENCIA PARA LAS
SEÑALES Y TENSIONES DE UN CIRCUITO
ELECTRONICO.
LAS MASAS PUEDEN ESTAR O NO ESTAR
CONECTADAS A TIERRA.
Puesta a tierra lejana, con respecto a la
puesta a tierra considerada, para la cual se
asume que su potencial es cero y que no
causa interferencia
Fuente: Norma Técnica Colombiana NTC 6307 – Sistemas de Puesta a tierra (SPT)
CORRIENTES ESPURIAS.
Stray Current o Spurious or Telluric Currents:
Aquellas que circulan en el terreno y en las
puestas a tierra por algún defecto.
SOBRETENSIONES
Overvoltage: Tensión anormal existente entre
dos puntos de una instalación eléctrica,
superior a la tensión máxima de operación
normal de un dispositivo, equipo o sistema.
SOBRETENSIONES
VALORES MAXIMOS RECOMENDADOS
APLICACIÓN VALORES MAXIMOS DE RESISTENCIA DE
PUESTA A TIERRA
Estructuras de líneas de transmisión 20 Ω
Subestaciones de alta y extra alta tensión 1Ω
Subestaciones de media tensión 10 Ω
Protección contra rayos 10 Ω
Neutro de acometida en baja tensión 25 Ω
ESQUEMAS DE PUESTA A TIERRA- ECT
En la clasificación de los ECT se utilizan 2
letras:
PRIMERA LETRA: situación de la alimentación
en relación tierra
SEGUNDA LETRA: situación de las masas de la
Instalación Eléctrica en relación a tierra
Tipos de sistemas
TN-C TN-S TN-C-S TT IT
Conductores N y PE Todos los
Conductores N y PE
Conductores N y PE separados después Conductores N y PE conductores activos
combinados en el
separados del tablero de separados aislados con respecto
conductor PEN
distribución principal a tierra
Puesta a tierra de
todos los casos sólo
en el sistema
ESQUEMA TN
Existen 3 variantes dentro del esquema TN
Esquema TN-C
Esquema TN-S
Esquema TN-C-S
Regímenes de conexión a tierra (RCT)
Sistema TN-C
Regímenes de conexión a tierra (RCT)
Sistema TN-S
Esquemas de Conexión a Tierra
Conexión TN-S
PE N
PE
ESQUEMA TN-S
Regímenes de conexión a tierra (RCT)
Sistema TN-C-S (PNB)
Conexión TN-C-S
PEN
PE
ESQUEMA TN-C S
Regímenes de conexión a tierra (RCT)
Sistema TN-C-S (PME)
Regímenes de conexión a tierra (RCT)
Sistema TT
Conexión TT
PE
Regímenes de conexión a tierra (RCT)
Sistema IT
Regímenes de conexión a tierra (RCT)
Coexistencia de diversos RCT
Por qué TIERRA DE PROTECCION - PE?
PE: Protection Earth (tierra de protección)
Por qué PE?
Instalación Peligrosa : sin puesta a tierra de protección
CIRCUITO ELÉCTRICO EQUIVALENTE
Ic =317 mA
220 V 0,1 Ω 1Ω
A B
Falla de aislamiento
500 Ω 500 Ω
R=1Ω
If = 15,5 A 14 Ω
A B 500 Ω 500 Ω
220 V 20 Ω
Fase
Ic
0,1 Ω
Cocina
eléctrica Ic =214 mA
Neutro
Rt =20 Ω
Ic =103 mA
I falla ∆VAB =210 V
Neutro puesto a tierra
Persona de pie y hace contacto con dos estructuras metálicas. Asumir R de puesta a tierra de 20 Ω en las dos estructuras con las que hace contacto.
Por qué PE?
Instalación Peligrosa : con puesta a tierra de protección
CIRCUITO ELÉCTRICO EQUIVALENTE
Ic =26 mA
220 V 0,1 Ω 1Ω
A B
500 Ω 500 Ω
Falla de aislamiento
R=1Ω
14 Ω 500 Ω
A B 0,1 Ω 500 Ω 20 Ω
220 V
Fase
Ic
If = 182 A
Cocina
eléctrica
Neutro 0,1 Ω
Tierra
I falla
Rt =20 Ω ∆VAB =18 V
Puesta a tierra
Persona de pie y hace contacto con dos estructuras metálicas. Asumir R de puesta a tierra de 20 Ω en las dos estructuras con las que hace contacto.
¿Se pueden emplear ID en el ECT TN-C?
En el esquema TN-C es incompatible el empleo de la protección diferencial
AEA90364. El ECT TN C esta prohibido en inmuebles
Interruptor diferencial
En el esquema TN-C el ID no abre
porque esta recorrido por la
corriente de defecto
UNIÓN CABLE-CABLE
UNIÓN JABALINA - CABLE
UNIÓN BASE ANTENA - CABLE
Ing. Humberto Berni CASOS PRACTICOS – SITIO DE VOX
Excavaciones de zanjas para conductores de cobre desnudo
Ing. Humberto Berni CASOS PRACTICOS – SITIO DE VOX
Registro de inspección Inserción de Jabalina
Ing. Humberto Berni CASOS PRACTICOS – SITIO DE VOX
Soldadura cable - jabalina Paso de cable bajo piso
Ing. Humberto Berni CASOS PRACTICOS – SITIO DE VOX
Soldadura cable - antena Soldura de cable - antena
UNIÓN CABLE-CABLE
UNIÓN JABALINA -CABLE
MALAS PRÁCTICAS
MALAS PRÁCTICAS
MALAS PRÁCTICAS
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
UNION CABLE - CABLE
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
UNION CABLE - CABLE
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
UNION CABLE - CABLE
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
UNION JABALINA - CABLE
BUENAS PRACTICAS
CASOS PRACTICOS – ITAIPU
UNION CABLE - CABLE
CONCLUSIONES
• Se debe evaluar económicamente lo que se paga
por un SPT versus lo que se paga por los daños y
consecuencias por la ausencia de un sistema
eficiente de puesta a tierra.
• EL SPT por algo es considerado el soporte de la
Seguridad Eléctrica.
