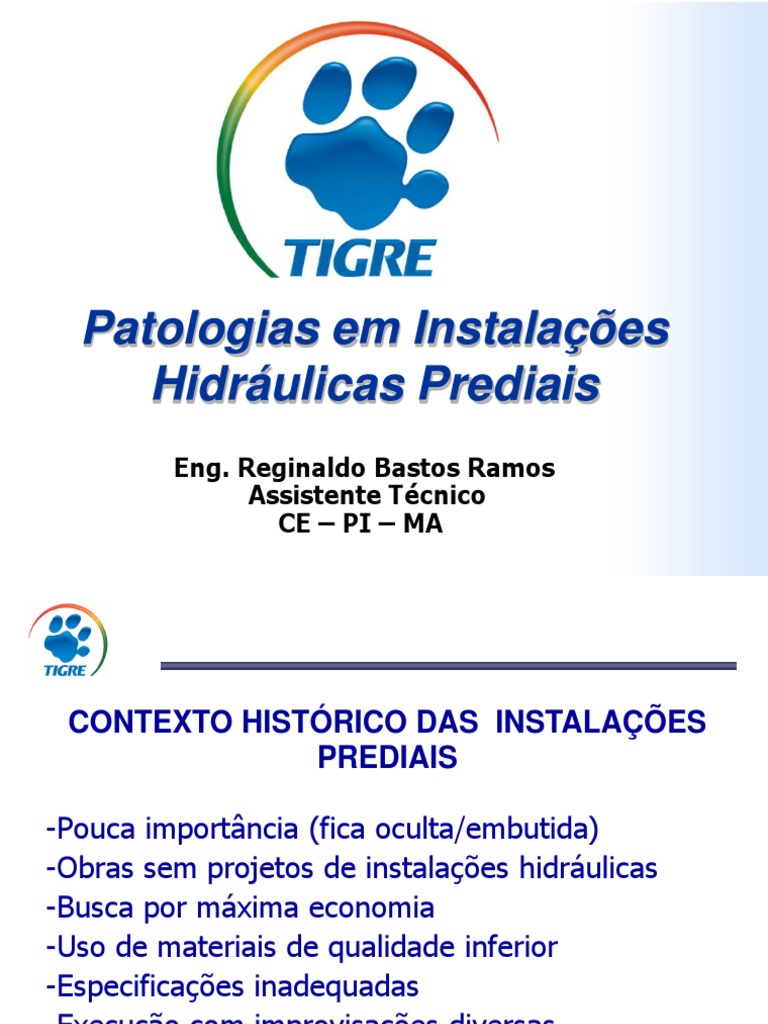

Patologias em Instalações
Hidráulicas Prediais
Eng. Reginaldo Bastos Ramos
Assistente Técnico
CE – PI – MA
CONTEXTO HISTÓRICO DAS INSTALAÇÕES
PREDIAIS
-Pouca importância (fica oculta/embutida)
-Obras sem projetos de instalações hidráulicas
-Busca por máxima economia
-Uso de materiais de qualidade inferior
-Especificações inadequadas
-Execução com improvisações diversas
-Ausência de qualificação na mão-de-obra
PROFISSIONAL SEM TREINAMENTO
“Gambiarras”
O que se vê por aí !!!
“Gambiarras”
“Gambiarras”
“Gambiarras”
“Gambiarras”
ÍNDICE DE PATOLOGIAS NAS INSTALAÇÕES
75% DAS PATOLOGIAS DA CONSTRUÇÃO
SÃO DECORRENTES DE PROBLEMAS
RELACIONADOS COM AS INSTALAÇÕES
PREDIAIS DE ÁGUA E ESGOTO.
PROFISSIONAL ATUALIZADO
ANÁLISE DAS PRINCIPAIS
PATOLOGIAS E SUAS CAUSAS:
Identificar o fato.
Explicar como ocorreu.
Indicar a causa.
Golpe de Aríete
Golpe de Aríete
Golpe de Aríete
Golpe de Aríete - Procedimentos
Em prédios:
• Em prédios, normalmente, ocorrem rupturas devido a presença de
VD de fechamento rápido ou outros equipamentos de fechamento
rápido (gatilho DH, monocomando) e a ausência de VRP;
• Verificar se as prumadas que alimentam VD são independentes;
• Ficar atento aos equipamentos instalados nos vários andares
adjacentes;
• As rupturas ocorrem com maior freqüência nos andares baixos;
• Se for o caso, sugerir a substituição destes equipamentos e, se
possível, instalar VRP.
Golpe de Aríete
Micro fissura no ângulo interno da peça (sentido longitudinal).
Pode coincidir com o “fio de cabelo”.
Pontos Terminais
Rompimento - Aperto excessivo
Rompimento - Aperto excessivo
Filetes de rosca amassados e bucha
de latão rompida.
• Rompimento por tensionamento devido ao aperto excessivo.
Tensionamento Radial
Excesso de buchas de redução.
Desalinhamento
Rompimento por tensionamento
• Rompimento por tensionamento, devido a um esforço mecânico
externo, forçando a conexão (ex.desalinhamento, recalque da parede
ou acomodação do solo). Muito comum, em peças instaladas na
transição piso/parede.
Rompimento por tensionamento
• Rompimento por tensionamento, devido a um esforço mecânico externo,
forçando a conexão (ex.desalinhamento ou acomodação/recalque do
solo).
Vedação incorreta
Registros e Uniões - Rompimentos
• Rompimento na porca de extremidade devido ao tensionamento, provocado por
aperto excessivo (marcas de ferramentas), distanciamento entre as peças ou
desalinhamento da tubulação. A vibração exagerada contribui para a ruptura das
porcas, se a peça já estiver tensionada (desalinhada).
• Outra ocorrência comum com registros, é o comprometimento da vedação
interna devido ao excesso de adesivo, danificando as vedações e a esfera.
Tubos - Impacto
• Rompimento por choque mecânico (impacto), agravado com a
pressão excessiva. Verificar a presença de marcas no tubo.
Tubos - Ataque Químico
• Tubo sofreu ataque químico (solvente), vindo a se deformar e romper
devido a pressão excessiva. Tubo apresenta superfície “ondulada”
lembrando casca de laranja, às vezes cheiro característico. É comum
ocorrer no alimentador predial, enterrado no jardim.
Tubos - Excesso de adesivo
• Excesso de adesivo no interior da tubulação, que em contato com
água, formou uma película espessa que obstruiu o tubo.
O adesivo deformou a parede do tubo.
Traçado da Rede – Bolsões de ar
Caixa d`água
Caixa d`água - Assentamento
• A Caixa d’Água deverá ter toda a área
de sua base assentada sobre superfície
horizontal plana e rígida, isenta de
qualquer irregularidade
Laje
Caixa d`água - Furação
Os furos para a colocação dos adaptadores
(entrada, saída, limpeza, extravasor/ladrão),
deverão ser feitos nos rebaixos planos do lado
de fora da caixa, preferencialmente com serra
copo ou broca
Tubos de Esgoto – Deformação
Deformação de tubo enterrado. Deformação do tubo de esgoto
Causa: Temperatura elevada, decorrente secundário,
da reação da água e soda cáustica. por ação de solvente no interior da
Obs: manchas na parede externa devido a tubulação.
acidez do solo.
• Cuidado ao utilizar soda cáustica para desobstrução de tubulação.
Mau cheiro na instalação
CAUSAS PROVÁVEIS:
• Ausência de caixas sifonadas e/ou sifões;
• Ausência do plug no interior da caixa
sifonada;
• Vedação inadequada do vaso sanitário;
• Ausência de sistema de ventilação.
Mau cheiro na instalação
Mau cheiro na instalação
Aquecimento dos Tubos
Aquecimento dos Tubos
CURVAS
CURVAR
