【图像捕获与处理实战】：一步步教你如何用Android实现USB摄像头功能

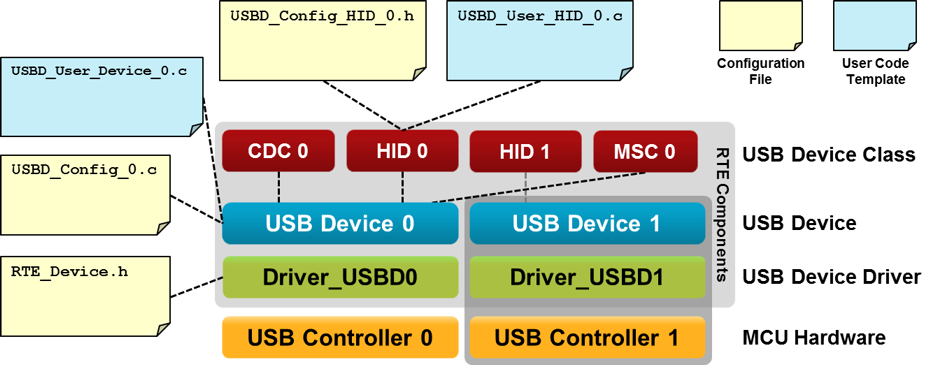

 # 摘要 本文旨在详细探讨Android平台下USB摄像头功能的实现及其关键技术。文章首先介绍了Android与USB摄像头通信的基础，包括USB通信原理、Android USB Host模式和开发环境配置。随后，重点阐述了如何实现USB摄像头数据的捕获、图像数据的处理分析以及实时视频流的展示。接着，文章深入探讨了图像处理技术在Android中的应用，包括基础算法、高级技术和性能优化。最后，通过构建完整的USB摄像头应用程序，文章展示了应用程序架构设计、用户界面设计及测试调试方法，并通过项目案例分析和未来技术趋势展望，为Android图像捕获技术的进一步研究和应用提供了深入见解。 # 关键字 Android；USB摄像头；通信基础；数据捕获；图像处理；性能优化 参考资源链接：[Android外接USB摄像头的Camera2 API与HIDL实现](https://wenku.csdn.net/doc/6401ad3dcce7214c316eeccc?spm=1055.2635.3001.10343) # 1. Android USB摄像头功能概述 ## 简介 在第一章中，我们将介绍Android设备上利用USB接口连接摄像头的基本概念和功能。这不仅包括摄像头的安装和配置，还会涉及其在移动设备上应用的潜力。 ## USB摄像头的优势 USB摄像头在Android设备上应用广泛，它具有多种优势。这些包括相对较低的成本、便于携带以及出色的兼容性和易用性。USB摄像头能够提供高质量的视频捕获功能，这对于想要在移动设备上进行视频会议、监控或媒体制作的用户来说，是一个非常实用的工具。 ## 应用场景 USB摄像头在Android系统中的应用场景非常多样。它们可以用于视频通话、实时直播、远程监控、甚至是游戏直播。此外，对于开发者而言，通过USB摄像头的集成能够实现更多富有创意的Android应用，如图像识别、视频编辑等。 通过下一章的深入探讨，我们将了解Android如何与USB摄像头进行通信，并为读者提供必要的技术准备和开发指导。 # 2. Android与USB摄像头通信基础 ## 2.1 Android USB设备通信原理 ### 2.1.1 USB通信标准和协议 USB（Universal Serial Bus）通用串行总线，已经成为一种普遍的设备连接方式，用于连接各种外围设备，包括USB摄像头。USB通信基于USB通信标准和协议，涉及USB 1.1、USB 2.0、USB 3.0等规范，目前最新的为USB 3.1和USB 4.0。这些规范定义了不同的数据传输速率，USB 2.0的最高传输速率为480 Mbps，而USB 3.0的最高传输速率达到5 Gbps。 USB协议允许设备在不同速率之间无缝切换，保证了设备与主机之间的兼容性和数据传输的稳定性。通信协议中还定义了四种传输类型：控制传输、批量传输、中断传输和同步传输。这四种传输类型各有用途：控制传输用于设备的初始化和配置；批量传输用于数据传输量较大的情况，如文件传输；中断传输用于低速少量的数据传输，如键盘和鼠标；同步传输则适合于要求低延迟的数据，如音频和视频。 ### 2.1.2 Android USB Host模式简介 Android设备的USB通信主要通过两种模式实现：USB Host模式和USB OTG（On-The-Go）模式。USB Host模式允许Android设备作为主机，与其他USB设备通信。在USB Host模式下，Android设备通过USB Host接口提供5V电压和电源管理，同时负责USB总线的数据通信和设备控制。 在Android系统中，USB Host模式的实现主要依赖于USB API和USB管理器（USBManager）。USB API允许应用程序与USB设备进行交互，实现数据的传输和设备的控制。而USBManager则提供了一种机制，用于枚举设备、管理设备连接状态、请求设备接口等。开发者通过编写相应的代码逻辑，可以实现对USB设备的管理。 ## 2.2 开发环境和工具准备 ### 2.2.1 Android Studio和SDK配置 在开始开发之前，首先需要准备一个适当的开发环境。Android Studio是Google官方推荐的Android开发环境，提供了代码编辑、调试和性能分析等多种工具。开发者可以访问Android开发者网站下载最新版本的Android Studio以及相应的SDK（Software Development Kit）。 在配置SDK时，需要选择适当的平台版本，并下载相关的开发工具和库文件。对于USB摄像头开发，通常需要下载USB API相关的库文件以及对应的NDK（Native Development Kit）用于支持需要底层硬件交互的应用。 ### 2.2.2 需要的硬件设备和软件库 除了开发环境，硬件设备和软件库也是必不可少的。对于USB摄像头的开发，需要有兼容的Android设备（支持USB Host模式）和至少一个USB摄像头硬件。此外，一些第三方库如libusb、libusb-win32等也可能会在开发过程中被使用到。 在开发过程中，可能还需要使用一些辅助工具，比如USB抓包工具（如Wireshark），用于分析USB摄像头和Android设备之间的数据通信情况。开发者还需确保设备驱动程序是最新的，以避免兼容性问题。 ## 2.3 USB设备的识别和连接 ### 2.3.1 使用USBManager发现设备 Android平台提供了一个名为`USBManager`的API，用于管理USB设备的连接和通信。通过这个接口，应用程序可以枚举连接到Android设备的USB设备，并与它们进行通信。当USB摄像头连接到Android设备时，首先需要使用`USBManager`来发现这个设备。 示例代码如下： ```java USBManager manager = (USBManager) getSystemService(Context.USB_SERVICE); HashMap<String, UsbDevice> deviceList = manager.getDeviceList(); Iterator<UsbDevice> deviceIterator = deviceList.values().iterator(); while (deviceIterator.hasNext()) { UsbDevice device = deviceIterator.next(); // 对设备进行进一步处理 } ``` 以上代码段中，`USBManager`用于获取系统中连接的所有USB设备的列表。然后，通过迭代器遍历这些设备，并对每个设备进行处理。开发人员需要根据设备的特征（如设备ID、厂商ID等）来识别并选择正确的USB摄像头设备。 ### 2.3.2 设备连接状态的监听和管理 连接状态的监听是USB设备管理中的重要部分。通过注册一个广播接收器（BroadcastReceiver），开发者可以监听到USB设备的连接和断开事件。当有新的USB设备连接到Android设备时，系统会发送一个`UsbManager.ACTION_USB_DEVICE_ATTACHED`的广播；相应地，当USB设备断开连接时，则会发送`UsbManager.ACTION_USB_DEVICE_DETACHED`的广播。 示例代码如下： ```java BroadcastReceiver deviceReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { String action = intent.getAction(); if (UsbManager.ACTION_USB_DEVICE_ATTACHED.equals(action)) { // 设备连接处理逻辑 } else if (UsbManager.ACTION_USB_DEVICE_DETACHED.equals(action)) { // 设备断开连接处理逻辑 } } }; IntentFilter filter = new IntentFilter(); filter.addAction(UsbManager.ACTION_USB_DEVICE_ATTACHED); filter.addAction(UsbManager.ACTION_USB_DEVICE_DETACHED); registerReceiver(deviceReceiver, filter); ``` 在以上代码中，通过创建一个`BroadcastReceiver`子类并重写`onReceive`方法，可以对接收到的广播进行处理。当检测到USB设备连接和断开时，可以根据业务逻辑来执行相应的操作，如打开USB摄像头的视频流或者清理资源。 接下来，我们将在第三章中进一步探讨如何实现USB摄像头的数据捕获，包括视频流的处理和实时视频流的展示。 # 3. 实现USB摄像头数据捕获 ## 3.1 USB摄像头的视频捕获机制 ### 3.1.1 UVC(USB Video Class)协议介绍 USB Video Class（UVC）是一种开放的标准，用于USB设备进行视频流传输。UVC协议使得USB摄像头能够被操作系统和应用程序识别并作为标准的视频输入设备使用，无需安装特定的驱动程序。协议定义了摄像头的功能如分辨率调整、帧率更改等，并提供了一套标准化的数据传输机制。 UVC协议在操作层面定义了视频控制接口（Video Control Interface）和视频流接口（Video Stream Interface）。视频控制接口用于发送控制命令和查询设备属性，视频流接口负责传输视频数据。UVC设备通常有多个终端，包括视频控制终端、视频流终端等，它们通过端点来实现数据交换。 为了在Android设备上使用UVC协议，开发者需要利用Android提供的USB Host API来访问和控制USB摄像头。USB Host API提供了一系列接口，用于枚举USB设备、访问设备的接口和端点以及发送和接收数据。 ### 3.1.2 使用MediaCodec API处理视频流 MediaCodec API是Android提供的用于访问设备媒体硬件编解码器的接口。通过MediaCodec API，开发者可以高效地处理视频数据，实现视频流的捕获和编码等功能。 首先，需要创建一个`MediaCodec`实例，指定编码器的类型为视频编解码器，并选择合适的编解码器。然后，通过`MediaCodec.configure`方法配置编解码器，包括设置视频格式、输入输出缓冲区大小、回调接口等。 接下来，通过输入缓冲区来接收来自USB摄像头的视频数据。这通常涉及到对USB端点进行读取操作，将捕获到的数据填充到MediaCodec的输入缓冲区。当输入缓冲区准备好后，通过调用`MediaCodec.queueInputBuffer`将数据传递给MediaCodec。处理完毕后，从输出缓冲区获取编码后的数据帧，此时视频数据已经准备好了，可进行进一步的处理，如显示或存储。 MediaCodec API提供了异步处理模式，可以与多线程配合使用，实现高效的数据流处理。在处理视频流时，还可以根据实际需求对视频帧进行缩放、帧率调整等操作。 ```java // 代码示例：MediaCodec的初始化 MediaCodec codec = MediaCodec.createEncoderByType("video/avc"); MediaFormat format = MediaFormat.createVideoFormat("video/avc", width, height); codec.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE); codec.start(); // 代码示例：MediaCodec的输入输出处理 ByteBuffer[] inputBuffers = codec.getInputBuffers(); ByteBuffer[] outputBuffers = codec.getOutputBuffers(); // 从USB摄像头读取数据填充到输入缓冲区 int inputBufferIndex = codec.dequeueInputBuffer(10000); if (inputBufferIndex >= 0) { ByteBuffer inputBuffer = inputBuffers[inputBufferIndex]; // 将数据从USB摄像头复制到输入缓冲区 inputBuffer.clear(); inputBuffer.put(usbCameraData); codec.queueInputBuffer(inputBufferIndex, 0, usbCameraData.length, frameTimestamp, 0); } // 获取编码后的输出数据 MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo(); int outputBufferIndex = codec.dequeueOutputBuffer(bufferInfo, 10000); if (outputBufferIndex >= 0) { ByteBuffer outputBuffer = outputBuffers[outputBufferIndex]; // 处理编码后的视频数据... codec.releaseOutputBuffer(outputBufferIndex, false); } ``` 在上述代码中，`dequeueInputBuffer`方法用于获取一个空的输入缓冲区，以便填充来自USB摄像头的数据。`queueInputBuffer`方法将数据发送到MediaCodec进行编码。编码完成后，通过`dequeueOutputBuffer`方法获取编码后的视频帧。需要注意的是，这里的代码只是一个简化的示例，实际应用中还需要处理错误情况、同步、缓冲区的管理等。 ## 3.2 图像数据的处理和分析 ### 3.2.1 图像缓冲区和格式转换 图像数据通常以缓冲区的形式在系统中传输。在USB摄像头视频捕获场景中，缓冲区可以用于暂存从摄像头捕获的原始视频帧数据。处理这些缓冲区时，通常需要将原始数据转换成适合显示或进一步处理的格式。 缓冲区中的数据格式通常是YUV格式，这是一种常用的无损视频数据表示法，它将亮度信息（Y）与色度信息（UV）分开存储，适合用于压缩和传输视频数据。为了显示视频，需要将其转换为RGB格式，因为大多数显示设备使用RGB颜色空间。 图像格式转换可以使用Android提供的`Bitmap`类或第三方库如OpenCV来完成。在转换过程中，还需要考虑到不同格式的色度采样（如4:2:0, 4:2:2等），因为它们决定了色度信息在空间上的采样率，影响转换后图像的质量和大小。 ```java // 代码示例：使用MediaCodec API进行图像格式的转换 // 假设inputBuffer中已经填充了YUV格式的图像数据 // 下面的代码将YUV格式转换成JPEG格式 // 注意，这仅是一个示例，实际应用中需要处理更多细节 // 创建一个YUV图像对象 Bitmap yuvImage = Bitmap.createBitmap(width, height, Bitmap.Config.YUV_420_888); yuvImage.copyPixelsFromBuffer(inputBuffer); // 转换YUV到RGB Bitmap rgbImage = Bitmap.createBitmap(yuvImage, 0, 0, width, height, new int[] {0xFF0000, 0xFF00, 0xFF}, 0, width); // 将RGB图像压缩为JPEG ByteArrayOutputStream out = new ByteArrayOutputStream(); rgbImage.compress(Bitmap.CompressFormat.JPEG, 100, out); // out中现在包含了JPEG格式的图像数据 ``` ### 3.2.2 图像数据的解码和预览 图像数据的解码是视频流处理过程中的关键步骤。解码过程通常涉及将编码后的视频帧数据还原为原始的图像数据。在Android平台上，这通常通过MediaCodec API实现，该API可以处理H.264等主流
