工业自动化新武器：ZigBee3.0提高生产效率的实践与策略

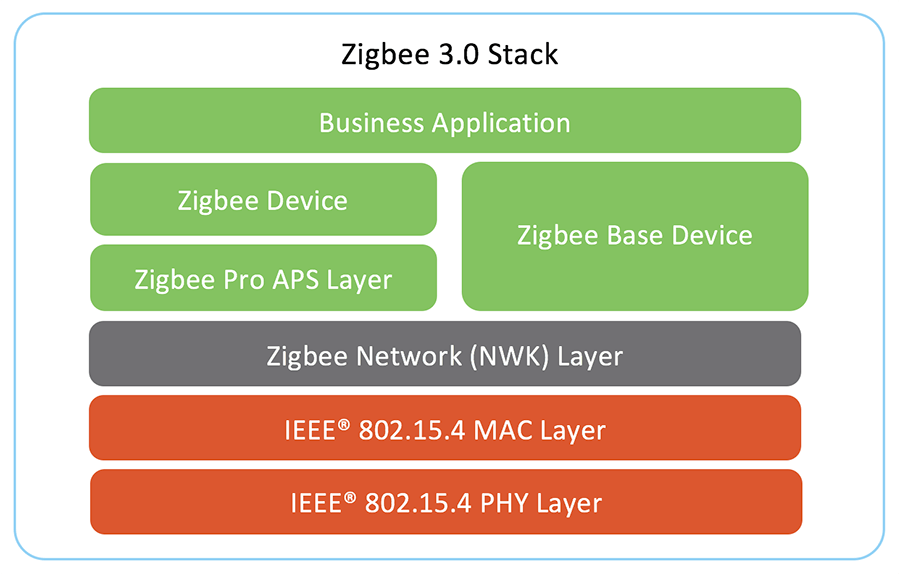

 # 摘要 本文系统介绍了ZigBee3.0技术及其在工业自动化中的应用。首先概述了ZigBee3.0技术原理、网络部署和安全机制的基础知识。随后，探讨了ZigBee3.0在提高生产效率中的实践，包括实时数据采集、自动化控制优化、智能制造及物联网整合。进一步深入分析了ZigBee3.0在工业自动化中的高级应用，例如MES集成、远程操作维护以及智能工厂的实现。案例研究章节提供了工业自动化中ZigBee3.0实施的成功案例和挑战应对策略。最后，展望了ZigBee3.0技术的未来发展趋势，以及它在工业自动化领域的应用前景。文章旨在为工业自动化领域提供全面的ZigBee3.0应用指南，以及对相关技术和市场趋势的深入洞察。 # 关键字 ZigBee3.0；工业自动化；无线传感网络；实时数据采集；智能制造；物联网整合 参考资源链接：[ZigBee3.0开发实战指南：从入门到精通](https://wenku.csdn.net/doc/3ind8tnnx2?spm=1055.2635.3001.10343) # 1. ZigBee3.0技术概述 ## 1.1 技术简介 ZigBee3.0是一种无线通信技术，广泛用于低功耗局域网络。它基于IEEE 802.15.4标准，并由ZigBee联盟负责维护和推进。ZigBee3.0技术的核心在于其能够实现设备之间的快速、安全和可靠的通信，这在工业自动化领域尤为重要。 ## 1.2 技术优势与特点 ZigBee3.0相较于其他无线技术，如蓝牙或Wi-Fi，具有更低的功耗和更远的通信距离，特别适合于需要持续监测与控制的应用场景。它还具备自组织、自修复的网络能力，能够在复杂工业环境中部署和运行。 ## 1.3 应用前景 随着工业4.0和智能制造概念的兴起，ZigBee3.0技术的应用前景非常广阔。它在智能物流、能源管理、设备监控等多个领域展现了巨大的应用潜力，有助于提高生产效率，减少成本，增强系统的智能化和自动化水平。 # 2. ZigBee3.0在工业自动化的基础应用 ## 2.1 ZigBee3.0技术原理 ### 2.1.1 无线传感网络的概念 无线传感网络（Wireless Sensor Network，WSN）是由许多小的、低功耗的传感器节点组成的网络。这些节点通常带有无线通信能力，可以进行感知、处理和传输物理信息。无线传感网络在环境监测、医疗护理、智能家居和工业自动化等多个领域有着广泛的应用。 ZigBee技术基于IEEE 802.15.4标准，是一种高级的无线传感网络技术。它以低功耗著称，因此非常适合于长寿命的电池供电应用。在工业自动化中，ZigBee3.0作为无线传感网络技术，提供了点对点、星型、网状和树状等多种网络拓扑结构，以适应不同场景下的需求。 ### 2.1.2 ZigBee3.0协议栈的结构与功能 ZigBee协议栈是一种分层的通信协议架构，它支持设备之间的有效通信。它由物理层（PHY）、媒体访问控制层（MAC）、网络层（NWK）和应用层（APL）组成。 - **物理层（PHY）**：定义了无线信号的传输和接收标准，包括频率、调制方式和发射功率等。 - **媒体访问控制层（MAC）**：负责无线信道的访问控制，以确保数据包传输的有效性和可靠性。 - **网络层（NWK）**：建立和维护网络拓扑结构，处理数据包的路由和传输，支持多种网络拓扑结构。 - **应用层（APL）**：由应用支持子层（APS）和ZigBee设备对象（ZDO）组成，负责处理上层应用和管理设备信息。 ## 2.2 ZigBee3.0网络部署 ### 2.2.1 网络拓扑的构建 在工业自动化中，ZigBee3.0网络拓扑的构建需要考虑网络的覆盖范围、设备的分布、信号的稳定性以及扩展性等因素。常见的网络拓扑结构包括网状网络（Mesh Network）、星型网络（Star Network）和树状网络（Tree Network）。 - **网状网络**：每个节点既是数据的收集点也是数据的中继站。这种拓扑结构具有很好的鲁棒性和扩展性，但会增加网络的复杂度和管理难度。 - **星型网络**：所有的节点都直接连接到一个中心节点。这种结构的部署简单，通信延迟低，但中心节点的可靠性对整个网络影响很大。 - **树状网络**：是网状和星型网络的折中方案，节点按层级组织，顶层节点通常为协调器，下层节点分为多个分支。 ### 2.2.2 设备角色与网络性能 在ZigBee3.0网络中，设备可以扮演不同的角色，如协调器（Coordinator）、路由器（Router）和终端设备（End Device）。每个角色在网络中承担不同的功能： - **协调器**：负责网络的初始化，管理网络的连接和安全性，以及控制网络拓扑的构建。 - **路由器**：可以转发其他设备的数据包，扩大网络的覆盖范围，并提供冗余路径以增强网络的可靠性。 - **终端设备**：执行数据采集任务，它们通常不参与数据转发，具有较低的功耗。 网络性能是通过数据吞吐量、网络延迟、设备数量限制和信号覆盖范围等关键指标来衡量的。网络设计时需要对这些因素进行综合考虑，以实现最佳的网络性能。 ```mermaid graph TD A[协调器] -->|控制信号| B(路由器) B -->|转发| C(路由器) B -->|转发| D(终端设备) C -->|转发| E(终端设备) ``` ## 2.3 ZigBee3.0的安全机制 ### 2.3.1 加密与认证过程 为了保障工业自动化中的数据传输安全，ZigBee3.0提供了全面的安全机制。ZigBee3.0的安全框架基于对称加密算法，其中包括三个核心安全服务：数据保密性、数据完整性和设备认证。 - **数据保密性**：通过加密技术保护数据不被未授权的第三方读取。 - **数据完整性**：通过消息验证码（MAC）验证数据在传输过程中没有被篡改。 - **设备认证**：确保参与通信的设备是合法的，防止未授权设备接入网络。 ### 2.3.2 安全策略在工业中的实施 在工业应用中，安全策略的实施涉及多个方面，包括网络的初始化、设备的安全配置、密钥管理以及安全事件的监控等。 - **网络的初始化**：设置加密方式和密钥，并对网络进行初始化。 - **设备安全配置**：为每个设备分配安全密钥，并进行安全设置，如设备的加密等级。 - **密钥管理**：定期更新和轮换密钥，以减少密钥泄露的风险。 - **安全事件监控**：监控网络中的异常行为，并及时响应安全事件。 通过实施上述安全策略，可以大大增强工业自动化系统的安全性，确保生产过程的稳定和数据的保密性。 # 3. ZigBee3.0在提高生产效率中的实践 ## 3.1 实时数据采集与监控 ### 3.1.1 传感器数据的传输和处理 在工业自动化中，实时数据采集与监控是提高生产效率的关键。通过部署传感器网络，工厂可以实时监控设备状态、环境变化和生产过程中的关键参数。ZigBee3.0作为一种低功耗、低成本的无线通信技术，非常适合用于传感器数据的传输。 在实际应用中，传感器会收集各种数据，如温度、压力、流量等，然后通过ZigBee3.0网络发送到中央监控系统。为了保证数据的实时性和准确性，ZigBee3.0采用了短时延的通信机制和高传输速率。例如，通过ZigBee3.0设备发送100字节的数据包，其传输速率可达250kbps，足够满足大多数工业监控需求。 ```zigbee // 示例：ZigBee3.0网络中传感器数据帧的发送 // 传感器数据帧结构 struct SensorData { uint32_t timestamp; float temperature; float pressure; float flow_rate; } // 发送数据函数 void sendData(SensorData data) { // 使用ZigBee3.0 API将数据封装成帧并发送 ZigBee3.0_API.sendDataFrame(&data, sizeof(data)); } ``` 在上述代码块中，定义了一个传感器数据帧的结构体，并实现了一个发送数据的函数。每个传感器节点将采集的数据打包后，通过ZigBee3.0的API发送出去。这样，数据可以被有效地传输到中央监控系统，为生产决策提供实时依据。 ### 3.1.2 故障诊断与预防维护 除了实时监控生产过程，ZigBee3.0网络还可以应用于故障诊断和预防性维护。通过对传感器数据的分析，可以预测设备可能出现的问题，并在问题发生前进行维护。这对于保证生产线的连续性和减少意外
