51单片机系列教程之【实验6】数码管静态显示简介

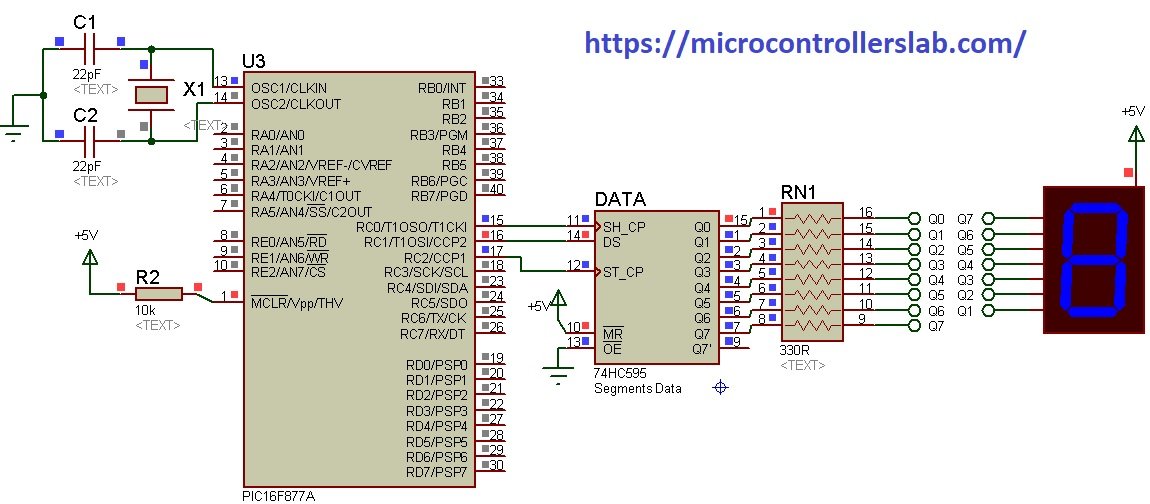

 # 摘要 本论文系统地介绍了51单片机的基础知识，详细探讨了数码管的工作原理及其分类。通过深入分析共阴极和共阳极数码管的驱动方式，阐述了硬件接口设计与软件控制原理，并通过实验验证了51单片机与数码管接口的可行性。此外，本研究还包括了静态显示实验的步骤和结果分析，并扩展讨论了数码管的动态显示原理及在智能家居和工业控制中的应用案例。本文旨在为电子爱好者和专业人士提供理论与实践相结合的技术指南，推动数码管技术在现代电子工程中的创新应用。 # 关键字 51单片机；数码管；共阴极；共阳极；硬件接口设计；动态扫描技术 参考资源链接：[51单片机实验教程：数码管静态显示的原理与应用](https://wenku.csdn.net/doc/2y63n02m21?spm=1055.2635.3001.10343) # 1. 51单片机基础知识概述 ## 1.1 51单片机简介 51单片机是一种广泛应用于电子设计和嵌入式开发领域的经典微控制器，由Intel公司于1980年代推出，其核心架构基于经典的8051微处理器。该系列单片机以其低廉的成本、丰富的开发资源和稳定的性能，在教育和工业领域内长久以来一直颇受欢迎。51单片机具备诸多功能，如I/O端口操作、定时器/计数器、串行通信接口等，使其能适用于多种应用场景。 ## 1.2 核心特性 其核心特性包括： - 简单的指令集：使得编程容易上手，且执行效率高。 - 可编程I/O端口：支持直接控制外部设备。 - 集成的定时器/计数器：用于计时或产生精确的时间基准。 - 中断系统：能够响应外部或内部事件，及时处理。 - 存储空间：通常包含一定大小的ROM（程序存储）和RAM（数据存储）。 ## 1.3 开发与应用 51单片机的开发通常需要一个开发环境，如Keil μVision，它提供了编程、编译、调试一体化的解决方案。开发者可以利用这些工具来编写代码、烧录程序到单片机，并调试程序。51单片机在众多应用领域中发挥着重要作用，包括家用电器控制、仪器仪表、数据采集系统、汽车电子等多个领域中均可见其身影。掌握51单片机的基础知识，为深入理解更复杂的嵌入式系统奠定了坚实的基础。 # 2. 数码管工作原理详解 ## 2.1 数码管的结构与分类 ### 2.1.1 LED数码管的工作原理 LED数码管是由多个LED（发光二极管）组成的显示器件，它能够显示0-9的数字以及其他一些字符，广泛应用于各种计数、显示和测量设备中。在数字电路中，数码管通常由七个或更多的段组成，每个段对应一个LED。通过控制各个LED的亮灭，可以组合成不同的数字和字符。 数码管的每个段被标记为a到g，外加一个小数点dp。要显示一个特定的字符或数字，只需要点亮或熄灭特定的LED段即可。例如，若要显示数字“0”，则需要点亮a、b、c、d、e和f段，而熄灭g段。 ### 2.1.2 不同类型数码管的特点 数码管根据结构和驱动方式，主要分为共阴极和共阳极两种类型： - **共阴极数码管**：所有的LED阴极共用一个接点，通过给不同的段提供高电平来点亮它们。 - **共阳极数码管**：所有的LED阳极共用一个接点，通过给不同的段提供低电平来点亮它们。 共阴极数码管是最常见的类型，其特点是当公共阴极接地时，通过为各个段提供高电平，可以控制各个LED的亮灭。共阳极数码管则相反，需要通过为各个段提供低电平来控制。 ## 2.2 数码管的驱动方式 ### 2.2.1 共阴极数码管的驱动 共阴极数码管的驱动原理比较简单，通过将共阴极接地，然后根据需要点亮的段提供正电压。下面是一个简单的共阴极数码管驱动的示例电路： 由于共阴极数码管的共阴极为0V，而其他段需要通过P型MOSFET来控制。当MOSFET的栅极接收到高电平时，源极和漏极之间导通，对应的段亮起。以下是一个控制共阴极数码管段的代码示例。 ```c // 代码示例：共阴极数码管段控制 const int segPins[] = {2, 3, 4, 5, 6, 7, 8}; // 数码管各段连接的引脚 const int num = 0; // 要显示的数字，比如0 void setup() { for (int i = 0; i < 7; i++) { pinMode(segPins[i], OUTPUT); // 设置段引脚为输出模式 } } void loop() { displayNumber(num); // 显示数字0 delay(1000); // 等待1秒 } void displayNumber(int num) { switch (num) { case 0: digitalWrite(segPins[0], HIGH); digitalWrite(segPins[1], HIGH); digitalWrite(segPins[2], HIGH); digitalWrite(segPins[3], HIGH); digitalWrite(segPins[4], HIGH); digitalWrite(segPins[5], HIGH); digitalWrite(segPins[6], LOW); break; // 其他数字的段控制逻辑... } } ``` ### 2.2.2 共阳极数码管的驱动 与共阴极数码管不同，共阳极数码管的共阳极是连接到正电源的。驱动共阳极数码管时，需要将不需要点亮的段置为低电平，从而使得共阳极和该段之间存在电压差，导致LED亮起。 以下是一个控制共阳极数码管段的代码示例。 ```c // 代码示例：共阳极数码管段控制 const int segPins[] = {2, 3, 4, 5, 6, 7, 8}; // 数码管各段连接的引脚 const int num = 0; // 要显示的数字，比如0 void setup() { for (int i = 0; i < 7; i++) { pinMode(segPins[i], OUTPUT); // 设置段引脚为输出模式 } } void loop() { displayNumber(num); // 显示数字0 delay(1000); // 等待1秒 } void displayNumber(int num) { switch (num) { case 0: digitalWrite(segPins[0], LOW); digitalWrite(segPins[1], LOW); digitalWrite(segPins[2], LOW); digitalWrite(segPins[3], LOW); digitalWrite(segPins[4], LOW); digitalWrite(segPins[5], LOW); digitalWrite(segPins[6], HIGH); break; // 其他数字的段控制逻辑... } } ``` 在上述代码中，我们需要先设置段引脚为输出模式，然后在`displayNumber`函数中根据要显示的数字，将不需要点亮的段置为低电平，以此实现控制共阳极数码管的亮灭。这种方式是共阳极数码管的基本驱动方式。 # 3. 51单片机与数码管的接口 ## 3.1 硬件接口设计 ### 3.1.1 连接方式与电路图绘制 在51单片机与数码管的接口设计中，首先需要明确数码管与单片机的连接方式。本章节将介绍如何绘制电路图，并通过此方式连接51单片机和数码管。 要连接51单片机与数码管，我们需要选择恰当的IO口进行信号的输入输出。数码管的每一个段（segment）通过IO口控制，以实现不同数字的显示。在绘制电路图时，需要考虑单片机的供电需求、数码管的电流限制以及共阴极或共阳极的类型。 为了防止电流过大损坏单片机，通常需要在单片机的IO口和数码管的段之间添加限流电阻。限流电阻的选择是根据数码管的正向电流IF、段的正向压降VF以及IO口的电压VCC来计算。 ### 3.1.2 电阻与数码管电流控制 限流电阻R的计算公式为： \[ R = \frac{V_{CC} - V_{F}}{I_{F}} \] 其中，\( V_{CC} \)是单片机IO口的输出电压，\( V_{F} \)是数码管的正向压降，\( I_{F} \)是数码管允许的正向电流。 在实际操作中，我们还需要考虑单片机的最大输出电流和IO口的电气特性。为了安全可靠，通常选择一个比计算值稍大的电阻。 下面是具体的电阻选择和连接步骤： 1. 确定单片机型号和数码管型号，获取它们的工作电压和电流参数。 2. 根据公式计算限流电阻值。 3. 根据数码管的类型（共阴极或共阳极），绘制出连接单片机IO口到数码管各个段的电路图。 4. 将计算出的限流电阻值绘制在电路图上，并按图连接好硬件。 ### 代码示例与逻辑分析 以下是一个简单示例代码，演示如何控制一个共阴极数码管显示数字0。 ```c #include <reg52.h> // 包含51单片机寄存器定义的头文件 #define DIGIT_PORT P0 // 定义数码管连接的端口 // 数码管0-9对应的段码（共阴极） unsigned char code DIGIT_CODE[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; void main() { while(1) { DIGIT_PORT = DIGIT_CODE[0]; // 显示数字0 } } ``` 在上述代码中，我们首先包含了51单片机的寄存器定义头文件`reg52.h`，然后定义了连接数码管的端口为`P0`。通过定义一个名为`DIGIT_CODE`的数组，存储了0-9数字对应的段码，注意是共阴极的编码方式。在主函数`main`的无限循环中，我们不断地通过`DIGIT_PORT`向数码管发送数字0对应的段码。 在实际应用中，我们还需要考虑如何通过程序控制多个数码管，以及如何实现显示的动态切换等高级功能。这将在后续章节中详细介绍。 ## 3.2 软件控制原理 ### 3.2.1 51单片机的I/O口编程 51单片机的I/O口是实现外部设备控制的通道。对于数码管的控制，我们需要对IO口进行编程，设置为输出模式，以发送控制信号。 首先，我们需要设置特定的IO口为输出模式。对于51单片机，一般使用`P0`、`P1`、`P2`或`P3`端口作为I/O端口，端口的模式通过特殊功能寄存器来设置。例如，要将`P0`端口设置为输出模式，可以使用以下代码： ```c P0 = 0xFF; // 将P0端口所有位设置为高电平，即输出模式 ``` 在大多数情况下，我们使用`P0`端口来驱动数码管。由于`P0`端口在输出时是开漏输出，所以在外部需要通过限流电阻连接到电源，以提供数码管所需的驱动电流。 ### 3.2.2 数码管显示的程序流程 为了实现数码管的显示控制，我们需要编写程序来控制数码管的各个段，使其显示所需数字。以下是一个简化的程序流程： 1. 初始化I/O口为输出模式。 2. 创建一个数组来存储数码管的编码，数组中的每个元素对应数码管的一个数字。 3. 在主循环中，选择数组中要显示的数字对应的编码。 4. 输出该编码到数码管的端口。 5. 如果需要动态显示多个数码管，可以在循环中添加延时，并切换到下一个数码管，重复步骤3和4。 上述流程可以用伪代码表示如下： ```pseudo 初始化IO口为输出模式 创建数码管编码数组DIGIT_CODE 无限循环 { 对于每个要显示的数字 { 选择DIGIT_CODE中的相应编码 输出编码到数码管端口 如果是动态显示 { 等待一段时间 切换到下一个数码管 } } } ``` 在实际编程中，控制程序需要考虑I/O口的电平特性、数码管的驱动电流以及显示的内容。通常，我们会通过一些编程技巧来优化显示效果，例如通过调整延时来控制显示的亮度和刷新率。在后面章节，我们将详细探讨数码管的静态显示实验和动态显示技术。 为了更好地理解上述内容，接下来我们将进入实验环节，通过实际操作来验证理论知识，并在实践中深入掌握51单片机与数码管的接口技术。 # 4. 数码管静态显示实验 ## 4.1 实验目的与原理 ### 4.1.1 静态显示的概念及其应用 静态显示是数码管显示的一种基础形式，它通过直接驱动数码管的各个段来显示数字或者字符。在这种显示模式下，每个数码管的段（a-g）以及小数点（dp）都有固定的电平状态，这种状态是不改变的，直到显示内容被改变。静态显示多用于简单的数字显示场合，如计数器、简单的时钟显示等。 由于静态显示不涉及复杂的时间控制和扫描技术，所以其电路和控制逻辑相对简单，这使得静态显示在初学者实验和教育学习中非常实用。此外，静态显示具有良好的亮度和对比度，适用于阅读条件较差的环境。 ### 4.1.2 实验电路及原理图分析 在实验中，我们将构建一个简单的静态显示电路，用于展示数字"0"到"9"。为了实现静态显示，需要将51单片机的I/O口与数码管的各段直接相连。在设计电路时，必须确保电流流经数码管的每个段不超过其最大额定电流。 根据数码管和单片机的特性，需要在电路中加入适当的限流电阻，以保护数码管不被过流损坏。一般情况下，限流电阻的阻值由数码管的工作电流和单片机I/O口输出电压决定。 实验电路的原理图如下： ```mermaid graph TD A[51单片机] -->|I/O口控制| B[限流电阻] B --> C[数码管] C --> D[显示"0"到"9"] ``` 在这个原理图中，51单片机通过I/O口输出高或低电平信号控制数码管的各个段，限流电阻限制电流，防止数码管损坏。通过改变单片机I/O口的输出状态，可以控制数码管显示不同的数字。 ## 4.2 实验步骤与代码解析 ### 4.2.1 实验前的准备工作 在实验开始之前，需要准备好以下材料： - 51单片机开发板 - 数码管一个 - 限流电阻若干（根据数码管规格选择合适阻值） - 杜邦线用于连接开发板和数码管 - 电源（可由开发板提供） - 开发环境（如Keil uVision等编程软件） ### 4.2.2 关键代码片段解析 在编写代码前，我们要先定义数码管的各段对应的单片机I/O口。以下是一个简化的代码片段，用于显示数字"0"到"9"： ```c #include <reg51.h> // 定义数码管的段码，假设为共阴极数码管 unsigned char code seg_code[10] = { 0x3F, // 数字0 0x06, // 数字1 0x5B, // 数字2 0x4F, // 数字3 0x66, // 数字4 0x6D, // 数字5 0x7D, // 数字6 0x07, // 数字7 0x7F, // 数字8 0x6F // 数字9 }; // 定义控制数码管段的I/O口数组 sbit seg_a = P0^0; sbit seg_b = P0^1; // ... 以此类推，为每个段定义相应的I/O口 // 显示数字的函数 void display_digit(unsigned char num) { if(num < 10) { seg_a = (seg_code[num] & 0x01) >> 0; seg_b = (seg_code[num] & 0x02) >> 1; // ... 为其他段写入相应的电平值 } } void main() { while(1) { for(int i = 0; i < 10; i++) { display_digit(i); // 循环显示数字0到9 // 延时函数，这里需要根据实际的硬件和需求选择合适的延时 delay(); } } } ``` 在上面的代码中，我们首先定义了一个数组`seg_code`来存储数码管显示数字0到9的段码。然后，我们为数码管的每个段定义了一个单独的I/O口。在`display_digit`函数中，我们根据传入的数字，通过逻辑运算获取对应段的电平状态，并将其输出到数码管的相应段。在主函数`main`中，我们通过循环调用`display_digit`函数来依次显示数字0到9，并通过`delay`函数实现显示的持续时间。 需要注意的是，这里省略了具体的I/O口定义和延时函数的实现，因为这些依赖于具体的硬件连接和性能要求。此外，`seg_code`数组假设数码管为共阴极类型，如果是共阳极数码管，需要对段码做逻辑取反。 # 5. 静态显示实例演示 ## 5.1 实际电路搭建过程 ### 5.1.1 电路组件的安装与检查 在进行数码管静态显示实验之前，我们需要先完成电路组件的安装和检查。这一步骤确保所有硬件组件正确无误地安装在面包板或印刷电路板(PCB)上，并检查是否存在短路或错误连接。 首先，我们需要准备以下硬件组件： - 51单片机（如AT89C51） - 数码管（可以是共阴或共阳类型） - 限流电阻 - 电源（5V直流电源） - 连接线 - 面包板或PCB板 安装步骤如下： 1. 将51单片机固定在面包板或PCB板上。 2. 将数码管放置在合适的位置，并确保其引脚与单片机的相应I/O口相连。 3. 根据数码管的类型和亮度要求，选取合适阻值的限流电阻，并焊接在数码管与单片机之间。 4. 连接好电源线，确保单片机和数码管得到正确的电压和电流。 5. 使用万用表检查所有连接点，确保没有短路和错误连接。 ### 5.1.2 51单片机与数码管的连接 连接51单片机与数码管是实验的核心步骤。我们需要根据数码管的类型（共阴或共阳）和所需的显示数字来设计电路连接方案。以下是基本的连接步骤： 1. **确定数码管类型**：首先，我们需要知道所使用的数码管是共阴极还是共阳极。这通常可以在数码管的数据手册中找到。 2. **连接控制引脚**：51单片机的I/O口将作为控制引脚，连接到数码管的各个段（a-g）以及共阴/共阳引脚。 - 对于**共阴极数码管**，我们将所有的段控制引脚连接到单片机的I/O口，共阴引脚则连接到地（GND）。 - 对于**共阳极数码管**，所有的段控制引脚同样连接到单片机的I/O口，但共阳引脚连接到电源的正极（Vcc）。 3. **编程控制引脚**：编程51单片机，使其能够根据需要激活特定的I/O口，从而控制数码管显示相应的数字。 在连接完成后，就可以进入下一阶段，即实验结果的验证与分析。 ## 5.2 实验结果验证与分析 ### 5.2.1 实验观察结果 在电路搭建和程序编写完成后，我们就可以进行实验观察了。实验的目的在于验证我们的电路和程序是否能够正确地控制数码管显示预期的数字。 实验步骤如下： 1. 将编写的程序烧录到51单片机中。 2. 打开电源，观察数码管的显示情况。 3. 检查显示的数字是否符合预期。 通常，我们会从显示单个数字开始，逐步增加到显示多位数字。如果数码管能够正确显示，说明我们的电路连接和程序编写是成功的。 ### 5.2.2 常见问题与排除方法 在实验过程中，可能会遇到一些常见的问题，这些问题可能会阻碍数码管的正确显示。下面列出一些常见的问题及其排除方法： 1. **数码管不亮** - 检查电源电压是否达到5V，并确保电源连接正确。 - 检查限流电阻是否匹配数码管的电流要求。 - 确认51单片机的I/O口没有损坏，并且有正确的高低电平输出。 2. **数码管显示错误数字** - 核对程序代码中定义的数码管编码是否正确。 - 检查所有连接线是否正确连接到数码管的相应段。 - 确保没有连接错误导致的短路或交叉。 通过逐步排查以上问题，通常可以解决大多数的显示故障。如果问题依旧存在，可能需要进一步检查硬件组件的质量，或者重新编写并测试程序代码。 以上步骤是静态显示实验的关键环节，通过对电路的仔细搭建和程序的正确编写，可以有效地验证和展示51单片机与数码管的接口技术。 # 6. 拓展与应用 ## 6.1 数码管的动态显示原理与方法 数码管的动态显示是通过快速切换显示内容，利用人眼的视觉暂留效应，从而实现多组数字同时显示的幻觉。动态显示的关键在于精确控制显示的时间和顺序。 ### 6.1.1 动态扫描技术介绍 动态扫描技术涉及到了对每个数码管单独控制的快速切换，这通常由单片机的多路输出端口实现。具体来说，单片机的一个端口依次向每一个数码管发送信号，每个信号都代表一个数字。由于切换速度足够快，人眼无法分辨出切换动作，因此看上去所有数码管都在同时显示数字。 在硬件上，需要在单片机与数码管之间使用诸如74HC595这样的移位寄存器来扩展IO口，以及晶体管来控制数码管的共阴或共阳引脚。 ### 6.1.2 动态显示与静态显示的对比 动态显示与静态显示的区别在于控制方式的不同。静态显示时，每个数码管的显示数字是固定的，它需要较多的IO端口进行控制。而动态显示通过减少IO端口的使用，通过快速切换来达到显示多个数字的目的。静态显示的优点是电路简单，控制逻辑易于实现，但缺点是占用了较多的IO端口。动态显示的优点是节省了IO端口，但其控制逻辑相对复杂，且需要精确的时序控制来保证显示效果。 ### 动态显示的硬件设计 为了实现动态显示，我们需要设计一个支持动态扫描的硬件电路。以下是一个简化的硬件设计示例代码： ```c // 假设使用P0口作为数据输出口，P2口的低三位作为控制数码管选择信号 // 以及P1口来控制数码管的共阴极 // 初始化端口状态 void init() { P0 = 0xFF; // 将P0端口初始化为高电平 P2 = 0xFF; // 将P2端口初始化为高电平，关闭所有数码管 P1 = 0x00; // 将P1端口初始化为低电平，打开所有数码管的共阴极 } // 动态扫描显示函数 void display() { for (int i = 0; i < 10; i++) { // 假设有10个数码管 P2 = ~(1 << i); // 选择当前要显示的数码管 P0 = 数码管编码表[i]; // 发送当前数码管的数字编码 delay(5); // 延时函数，保持显示一段时间 P0 = 0xFF; // 清除显示，准备下一个数码管的显示 } } ``` ## 6.2 实际项目中的应用案例 ### 6.2.1 数码管在智能家居中的应用 智能家居系统中，数码管可以作为显示设备，提供直观的时间、温度、湿度等信息。例如，我们可以将数码管嵌入到环境控制器中，动态显示室内的当前温度。通过单片机的定时器中断，每隔一定时间更新数码管显示的数据。 ### 6.2.2 数码管在工业控制中的应用 在工业控制领域，数码管常被用于显示设备状态、报警信息、操作指令等关键数据。例如，在自动化流水线上，数码管可以显示当前生产状态或故障代码，帮助操作人员快速响应。动态显示技术的应用，使得同一组数码管能够显示更多的信息，提高了显示效率和响应速度。 通过上述的分析和实例，我们可以看到数码管在实际项目中的灵活性和实用性。无论是智能家居还是工业控制，动态显示技术都发挥着重要的作用，而51单片机作为控制核心，提供了足够的控制能力和扩展性。在未来的应用中，随着物联网技术的发展，数码管的应用场景将会更加广泛，其动态显示技术也会得到进一步的优化和创新。
