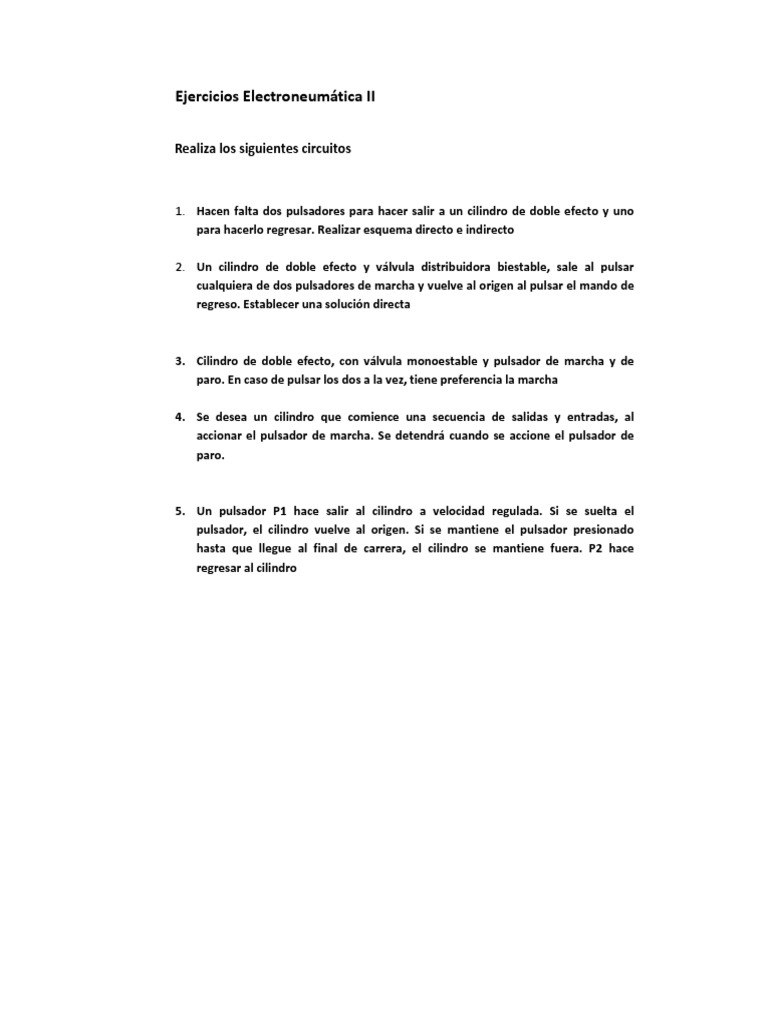

Ejercicios Electroneumática II

Realiza los siguientes circuitos

1. Hacen falta dos pulsadores para hacer salir a un cilindro de doble efecto y uno
para hacerlo regresar. Realizar esquema directo e indirecto

2. Un cilindro de doble efecto y válvula distribuidora biestable, sale al pulsar


cualquiera de dos pulsadores de marcha y vuelve al origen al pulsar el mando de
regreso. Establecer una solución directa

3. Cilindro de doble efecto, con válvula monoestable y pulsador de marcha y de


paro. En caso de pulsar los dos a la vez, tiene preferencia la marcha

4. Se desea un cilindro que comience una secuencia de salidas y entradas, al


accionar el pulsador de marcha. Se detendrá cuando se accione el pulsador de
paro.

5. Un pulsador P1 hace salir al cilindro a velocidad regulada. Si se suelta el


pulsador, el cilindro vuelve al origen. Si se mantiene el pulsador presionado
hasta que llegue al final de carrera, el cilindro se mantiene fuera. P2 hace
regresar al cilindro
